2. 硬件配置
配置 EEG 硬件参数、绑定电极点位、建立稳定的串口连接。

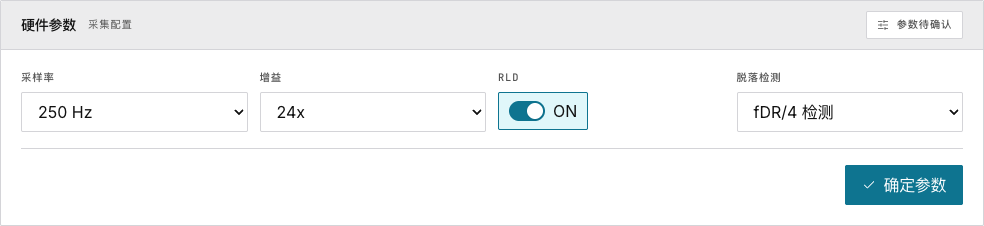

硬件参数
| 参数 | 默认值 | 说明 |
|---|---|---|
| 波特率 | 921600 | 串口通信速度 |
| 采样率 | 250 Hz | 每通道每秒采样数 |
| 增益 | — | 放大器增益设置 |
| RLD | ON | 右腿驱动降噪 |
| 导联脱落检测 | 关闭 | 可选：fDR/4、7.8 Hz、31.2 Hz |
点击 确认参数，徽章变绿：参数已锁定。

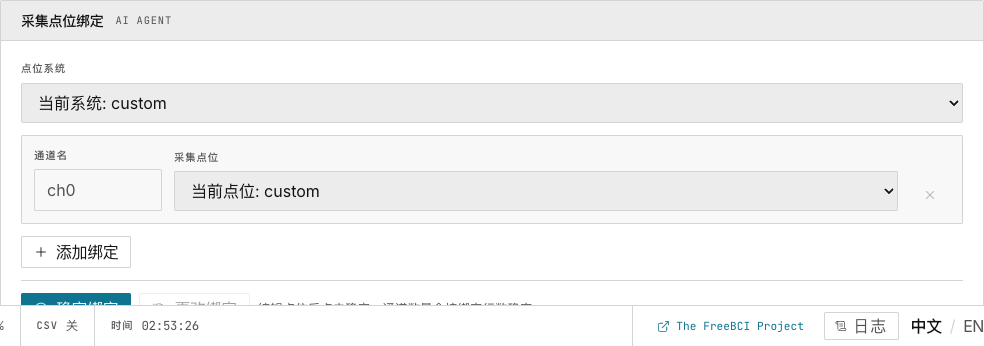

采集点位绑定
将电极位置映射到数据通道。
- 选择 电极放置系统
- 点击 添加绑定 — 创建新的通道行
- 输入点位名称
- 点击 确认绑定
注意：仅 ch0 为有效 EEG 通道。热力图通过滚动站点记录逐步构建。

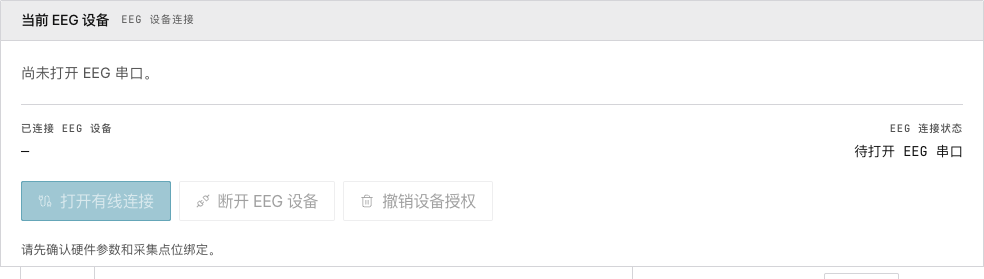

串口连接
硬件参数和点位绑定必须两者都确认后才能打开串口。
点击 打开有线连接 → 在浏览器对话框中选择设备。应用发送 EEGRST → EEGCFG 并等待 ACK 响应。
点击 断开 EEG 设备 关闭连接。点击 撤销设备访问 移除站点权限。

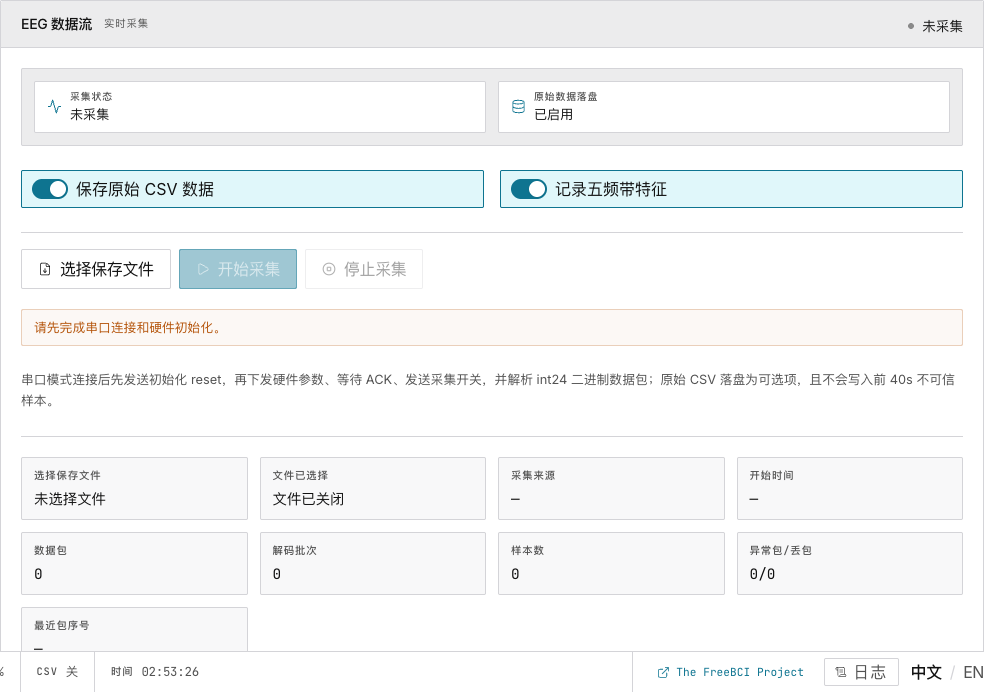

数据流
点击 开始采集 开始采样。可选 CSV 输出：切换开关为 ON → 选择文件。前 30 秒被排除，用于设备预热。
流状态：空闲 → 启动中 → 采集中 → 停滞（2 秒无有效包）。

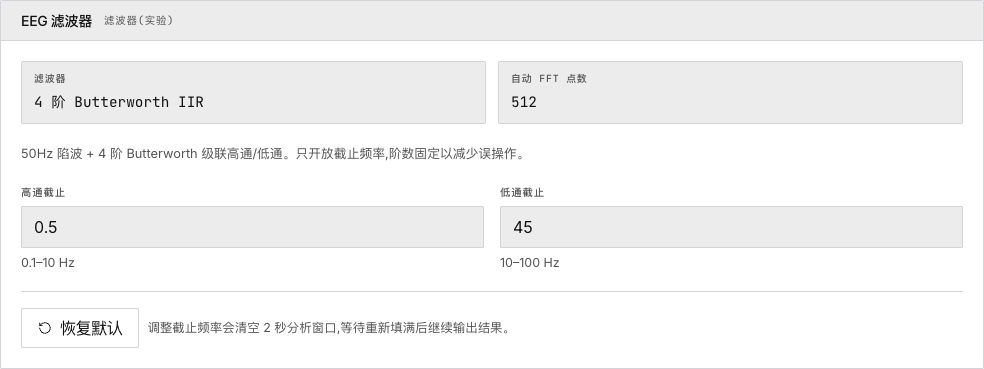

滤波器控制
4 阶 Butterworth IIR 带通滤波器。可调整高通/低通截止频率。更改截止频率会清空 FFT 窗口。
